1. Definição e estrutura básica

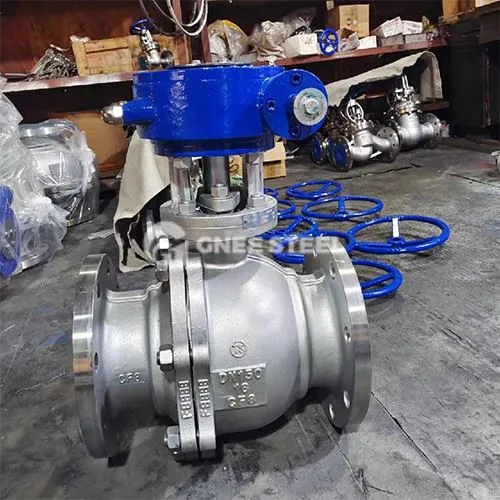

A válvula de esfera flutuante reduzida de diâmetro (ou válvula de esfera flutuante reduzida) é um tipo especial de válvula de esfera flutuante, o diâmetro do orifício através da esfera é ligeiramente menor que o diâmetro interno da tubulação, tornando -o aplicável a situações em que o controle da taxa de fluxo ou adaptação a um sistema de tubulação com uma alta diferença de pressão é necessária.
Recursos principais:
Projeto de furo reduzido: o diâmetro da passagem da bola é reduzido (geralmente 80-90% do diâmetro interno da tubulação) para otimizar a estabilidade sob condições diferenciais de alta pressão, reduzindo a área de seção transversal do fluxo.
Selação flutuante: a bola se move para o assento da válvula na extremidade da saída sob a pressão média, formando uma pressão específica de vedação e garantindo a vedação de mão dupla.
2. A cena e vantagens do aplicativo
Campos aplicáveis:
Sistema de diferença de alta pressão: como estações reguladoras da pressão do gás natural, oleodutos de saída de reator químico, reduzir o projeto pode reduzir o impacto das flutuações da taxa de fluxo na superfície de vedação.
Ambiente com restrição de espaço: devido à estrutura compacta do corpo da válvula, é adequado para cenas com espaço de instalação limitado.
Vantagens de desempenho:
Estabilidade de alta pressão: o diâmetro reduzido reduz o impacto direto do meio no assento da válvula, adequado para condições de alta pressão menor ou igual a 32. 0 MPA.
Cantores e efetivos: Comparado com as válvulas de esferas completas, o projeto reduzido de furo pode reduzir os custos de material, atendendo às necessidades de condições operacionais específicas.
3. Comparação com válvulas de esferas flutuantes de furo completo
| Termos | Válvula de esfera flutuante reduzida de furo | Válvula de esfera flutuante de furo completo |
|---|---|---|
| Via diâmetro | Um pouco menor que o diâmetro interno do tubo (80-90 por cento) | Igual ao diâmetro interno do tubo |
| Características de resistência ao fluxo | Maior (aumento da taxa de fluxo) | Muito baixo (perto de zero queda de pressão) |
| Pressão aplicável | Alta diferença de pressão (menor ou igual a 32. 0 mPa) | Pressão média e baixa (menor ou igual a 16. 0 MPA) |
4. Dimensões principais
