Válvula de portão de discos duplos paralelos

A válvula paralela da porta de disco dupla (também conhecida como válvula de porta dupla paralela) é um tipo de válvula que abre e fecha através do movimento vertical de duas portões paralelas, projetadas especialmente para o controle de corte de meios de alta pressão, alto fluxo ou contendo impureza, e é adequado para petróleo, potência química, energia elétrica e outros cenários industriais. Sua estrutura principal segue os padrões API 600 e GB/T 12234, com vedação elástica de portão dupla e baixa resistência ao fluxo.

Especificação

Diâmetro nominal: DN50 ~ DN1200 (faixa comum), projeto completo do furo para reduzir a queda de pressão.
Classificação de pressão:
American Standard: Class 150- classe2500 (até 42mpa).
Padrão europeu: PN 10- pn420.
Temperatura aplicável: -196 grau (frio profundo) para +550 grau (vapor de alta temperatura).
Conexão: flange (padrão ANSI/DIN) ou soldagem, adequada para tubulações de alta pressão.

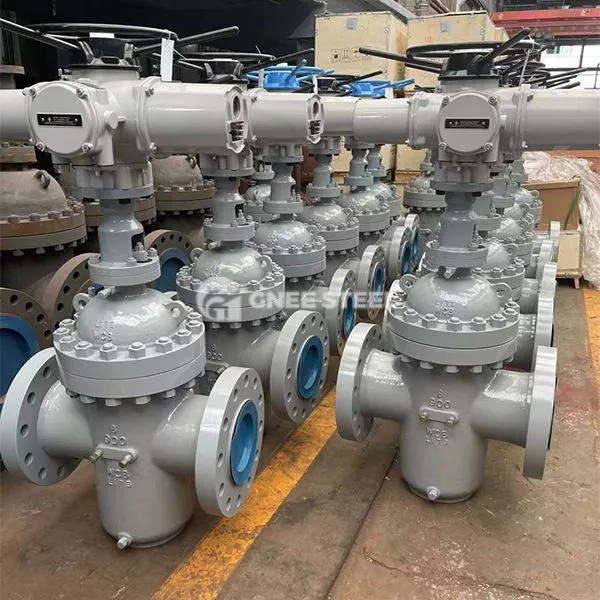

Gnee paralela válvula de gentão de discos duplos



Guia de instalação da válvula de portão dupla paralela

I. Preparação antes da instalação
Inspeção de equipamentos:

Verifique se o corpo da válvula, a porta e a superfície de vedação estão livres de danos, confirme que o atuador (manual/elétrico) corresponde à válvula e os terminais de fiação estão intactos.
Verifique se as especificações da válvula (DN, nível de pressão) e parâmetros de tubulação são consistentes.
Ferramentas e materiais:

Prepare parafusos de flange, recomenda -se as juntas de vedação (a junta de enrolamento de metal de grafite é recomendada), graxa, chave de chave, nível e assim por diante.
Ii. Direção de instalação e posicionamento
Requisitos de instalação vertical:

Direção do caule: deve ser colocado verticalmente, a roda de mão ou atuador está localizada na parte superior para garantir que o movimento paralelo do portão não seja interferido pela gravidade.
Alinhamento do flange: alinhamento paralelo com o flange da tubulação para evitar a deformação do corpo da válvula devido à instalação forçada (calibrada com um nível).
Itimparpin Valve Configuration (se houver):

Antes da instalação, é necessário abrir a válvula de desvio para equilibrar a diferença de pressão entre a entrada e a saída e reduzir a resistência de abertura (aplicável a sistemas de alta pressão).
Iii. Etapas de instalação
Conexão de flange:

Coloque a válvula entre os dois flanges, insira os parafusos e aperte -os inicialmente para corrigir o paralelismo do flange e remova a válvula.
Solte o flange no oleoduto para garantir que a escória de soldagem não caia na cavidade da válvula (precisa limpar a parede interna após a soldagem).
Fixação da válvula:

Voltar para instalar a válvula, de acordo com a ordem diagonal em 3 vezes, aperte uniformemente os parafusos (torque final de acordo com os requisitos padrão).
As válvulas completas de furo precisam verificar se o diâmetro interno da tubulação é maior ou igual ao diâmetro interno da válvula, para evitar interferências entre a placa borboleta e a tubulação.
Comissionamento do Atuador:

Depois de conectar o atuador elétrico/pneumático, abri -lo manualmente em 50% de abertura e energize para verificar se a direção de abertura e fechamento é consistente com a indicação.
Teste a ação do interruptor de remoção completa para garantir que não haja atolamento (é necessário reservar espaço para expansão térmica do caule da válvula)
