Descrição das válvulas de bola de baixa temperatura
A válvula de esfera criogênica é uma válvula projetada especialmente para um ambiente de temperatura ultra-baixa de -40 grau para -196 grau. Ele percebe o controle de abertura e fechamento e fluxo do meio girando a bola. É adequado para o sistema de entrega de meio de baixa temperatura facilmente gaseificado, como gás natural liquefeito (GNL), oxigênio líquido, nitrogênio líquido, etc.
Estrutura central
Corpo e bola da válvula:
Material do corpo da válvula: aço inoxidável (316L), aço forjado (WCB) ou aço de liga, tratados criogenicamente para melhorar a tenacidade de baixa temperatura.
Projeto da bola: bola flutuante (diâmetro pequeno) ou bola fixa (grande diâmetro/alta pressão), com liga dura plaqueada na superfície para melhorar a resistência ao desgaste.
Sistema de vedação:
Vedação macia: politetrafluoroetileno (PTFE) ou anel de vedação de grafite reforçado, alcançando vazamento zero em -196 grau (grau Ansi VI).
Vedação dura: vedação de metal a metal (como aço cromado-molibdênio + carboneto de tungstênio), resistente à alta diferença de pressão e erosão de partículas.
Projeto de alívio e anti-gasificação da pressão:
Spring Pré -carregada assento da válvula : A força da mola é usada para manter a superfície de vedação em contato próximo, impedindo o meio de gasificar e expandir e causar um aumento repentino na pressão na cavidade da válvula.
Hole de alívio da pressão da cavidade da válvula : a bola é perfurada para conectar a cavidade da válvula com o oleoduto a montante para impedir que o meio de baixa temperatura fugisione e causasse riscos de segurança.
Especificação de válvulas de bola de baixa temperatura
|
Aplicativo
|
petróleo e gás
|
|
Tamanho da porta
|
Dn 10- dn2000
|
|
Garantia
|
24 meses
|
|
Lugar de origem
|
Henan, China
|
|
Número do modelo
|
WBV -18
|
|
Poder
|
Elétrico, pneumático, manual, hidráulico
|
|
Temperatura do meio
|
Alta temperatura, baixa temperatura, temperatura média, temperatura normal
|
|
Nome da marca
|
Gnee
|
|
Estrutura
|
BOLA
|
|
Mídia
|
gás, petróleo etc.
|
|
Suporte personalizado
|
OEM, ODM, OBM
|
|
Material corporal
|
Aço carbono WCB, CF8/CF8M Aço inoxidável ou aço de liga
|
|
Material da bola
|
Aço inoxidável, aço de liga
|
|
Material do caule
|
Aço inoxidável
|
|
Material do assento
|
PTFE ou selo de metal com estrelito, carboneto de tungstênio
|
|
Conexão final
|
Solda de bunda, solda de soquete
|
|
Padrão de design
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificações
|
API 6D, API 607, API 598, ANSI/ASME B16.34, etc
|
|
MOQ
|
5 unidade
|

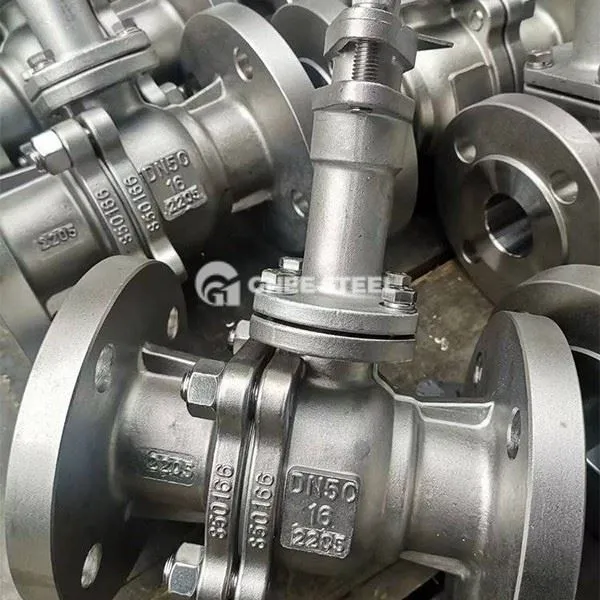

Válvulas de esfera de baixa temperatura
Vantagens
Ultra-Adaptabilidade de temperatura-baixa-baixa:
O corpo da válvula e os materiais de vedação foram tratados especialmente para manter o desempenho estável em -196 sem o risco de rachaduras quebradiças.
High Sealing Confiabilidade:
A estrutura de vedação dupla (vedação macia + vedação dura) e o design da pré -carga da mola garantem vazamento zero a temperaturas extremas.
Resistência da corrosão e alta resistência à pressão:
O corpo da válvula de aço forjado pode suportar alta pressão maior ou igual a Pn1 0.
LOW Resistência do fluido:
O design de diâmetro completo reduz a queda de pressão e é adequado para transporte médio de baixa temperatura de grande fluxo.
