Válvula de esfera jaqueta

A válvula de esfera jaqueta é uma válvula de esfera comum, com base no aumento da camada de jaqueta de válvulas especiais, através da camada de jaqueta no meio quente (vapor, água quente) ou meios frios (água fria, refrigerante) para manter a temperatura da média para evitar alta viscosidade, cristalizar ou precisar de temperatura que não se solteza, que requerem a temperatura de temperatura que não se solidificam a temperatura que não se solidem, a indústria de alta viscosidade, a indústria de petróleo e a temperatura que não é de temperatura que não se solte.

Estrutura de componentes

• Camada da jaqueta: o sanduíche externo que envolve o corpo da válvula, o material é principalmente aço de liga ou aço inoxidável e a temperatura é ajustada através da circulação da importação e exportação do meio de calor.
• Corpo e capô da válvula: a estrutura principal, a passagem interna é a mesma que a válvula de esfera comum, a jaqueta pode cobrir a parte ou todo o corpo da válvula (parcialmente revestido/totalmente revestido).
• Assento de bola e válvula:
• O polimento do espelho da superfície da bola e o assento da válvula para formar um vício de vedação, o material é de aço inoxidável ou carboneto banhado a aço carbono.
• O assento da válvula adota PTFE, PTFE modificado ou vedação de metal, adaptando -se ao ambiente de alta ou baixa temperatura.
• Dispositivo de acionamento: Manual de suporte, operação elétrica ou pneumática, alguns modelos estão equipados com o projeto de isolamento da haste da válvula.
• Estrutura auxiliar: porta de drenagem (para remover o condensado da jaqueta), parafuso de travamento (para consertar a jaqueta).

Especificação

• Diâmetro nominal: dn 40- DN1200, design completo do furo para reduzir a resistência ao fluxo.
• Nível de pressão: classe 150- class900, modelo de alta pressão pode atingir 42mpa.
• Formulário de jaqueta:
• Parcialmente japonês: cobrindo apenas o meio do corpo da válvula, o tamanho do flange é consistente com a válvula padrão.
• Jaqueta completa: cubra o corpo da válvula e o flange, precisa aumentar o tamanho do flange para combinar com a jaqueta.
• Conexão: conexão de flange (flange padrão ou ampliado), tipo de fixação.

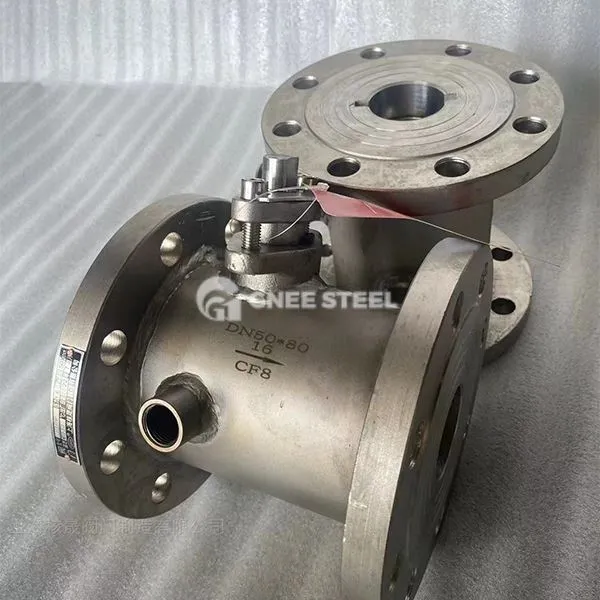

Válvula de esfera de jaqueta gnee



Recursos e benefícios

1. Controle preciso da temperatura: a camada da jaqueta mantém a temperatura do meio circulando o meio térmico, impedindo a cristalização ou solidificação.
2. Selagem confiável: anel de vedação de PTFE ou selo duro de metal para obter vazamento zero, ampla faixa de resistência à temperatura (-196 grau a 550 graus).
3. Anticorrosão e resistente ao desgaste: corpo da válvula de aço inoxidável e revestimento de carboneto para se adaptar ao meio corrosivo e contendo partículas.
4. Estrutura compacta: o design da jaqueta completa é de tamanho pequeno e leve, fácil de instalar e manter.
5. Operação conveniente: abertura e fechamento de rotação de 90 graus, acionamento de baixo torque, suporte para ajustes rápidos.

Aplicações

1. Petroquímica: transportando óleo pesado, asfalto, resina e outros meios de alta viscosidade.
2. Alimentos e farmacêuticos: controle constante de temperatura do xarope, graxa, matérias -primas de drogas, etc.
3. Energia metalúrgica: oleoduto a vapor de alta temperatura, poeira de carvão e tratamento de cinzas.
4. Proteção Ambiental e Municipal: Tratamento de águas residuais contendo partículas cristalinas, rede de aquecimento.

• Por que escolher válvula de esfera jaqueta
• Adaptabilidade média: o único tipo de válvula que pode resolver simultaneamente o problema de transportar meios altamente viscosos, facilmente cristalizados e sensíveis à temperatura.
• Segurança: Design de capas para evitar o risco de bloqueio ou vazamento devido a alterações de temperatura no meio.
• Economia: reduz a necessidade de aquecimento da tubulação, reduzindo os custos de consumo de energia e manutenção.
• Vida longa: Caminho de fluxo auto-limpeza e estrutura de vedação resistente ao desgaste prolonga significativamente a vida útil do serviço.
