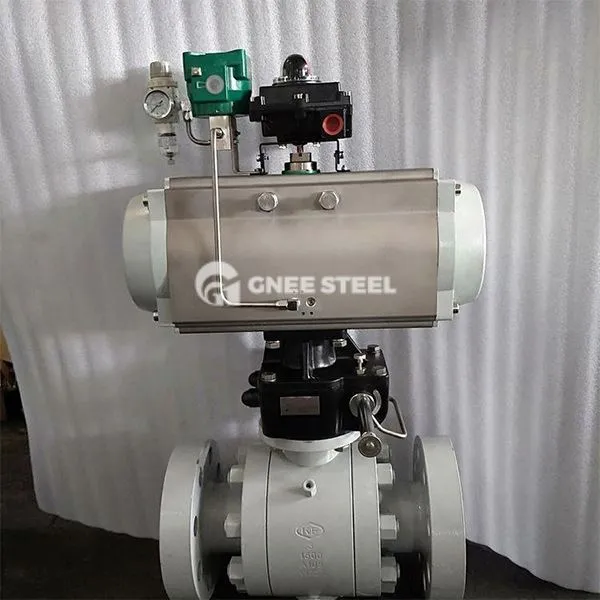

De alta pressão2- maneirasDescrição das válvulas de bola
A válvula de esfera de duas vias de alta pressão é projetada especialmente para controle médio de alta pressão. Adota um corpo de válvula de duas peças (corpo da válvula principal + corpo da válvula auxiliar) e uma estrutura de conexão do flange. O meio é aberto e fechado ou a direção do fluxo é controlada girando o grau da bola 9 0. É adequado para cenários de alta pressão da classe 150 ~ 2500lb (PN1.0 ~ pn420).
A estrutura do núcleo inclui:
Split Válvula Corpo : Os corpos da válvula principal e auxiliar são conectados por parafusos ou flanges, o que é conveniente para a manutenção de desmontagem e a substituição de vedação;
Planeamento/design de bola fixa :
Ball Bola flutuando: a pressão média empurra a bola para pressionar o anel de vedação, que é adequado para pressão média e baixa (menor ou igual a PN25);
Bolafada da bola: a bola é fixada pelas hastes da válvula superior e inferior e o assento da válvula é flutuantemente selado, o que é adequado para pressão ultra-alta (maior ou igual a PN420);
Formulário de trato: vedação de carboneto (resistente à temperatura a 425 graus), vedação macia do PTFE (menor ou igual a 180 graus), o nível de vazamento atinge o nível ANSI VI.
De alta pressão2- maneirasEspecificação das válvulas de bola
|
Dn |
DN15 ~ 200mm |
|
Pressão nominal |
1.6 ~ 42MPa (outro padrão de pressão, indique ao fazer o pedido) |
|
Material corporal |
WCB (C), SS304 (P), SS316 (R) |
|
Material de vedação |
Ptfe (f), ppl (ppl), metal duro (h), liga dura (y) |
|
Temperatura média. |
W2: -20 ~ 150 graus w3: -20 ~ 250 graus w4: -29 ~ 425 graus |
|
Modo de conexão |
Flange, solda de bunda, fio feminino |
|
Atuador pneumático |
JLAT Series, JLAW Series, Lmported Atuator Series |
|
Modo de ação |
Atuação dupla, de ação única Normalmente fechada, Atuação única normalmente aberta |
|
Atuador elétrico |
Série JLA, série JLB, série de atuadores lmported |
|
Modo de controle |
Tipo de chave padrão, tipo de regulação lntegral, tipo de chave integral, tipo de barramento de campo |
De alta pressão2- maneirasVálvulas de bola
Exemplos de aplicação e modelo
Petrochemical: Controle óleos e ácidos de alta temperatura e alta pressão (como q41f -16 P válvula de esfera de aço inoxidável); Energy Energia e poder: tubulações de vapor e sistemas de caldeiras (como válvulas de esferas de alta pressão da série BKH); Sistema hidráulico: comutação do circuito de óleo hidráulico (como a válvula de esfera de aço carbono do tipo KHB de alta pressão); Mídia especial: gases corrosivos (como 316L de aço inoxidável + combinação de vedação de carboneto).
Pontos de seleção e instalação
Recomendações de seleção: Cenários de alta pressão: priorize a estrutura da bola fixa + selo de carboneto, adequado para cargas frequentes de abertura e fechamento e impacto; Mídia corrosiva: selecione 316/116L de corpo de válvula de aço inoxidável, ou superfície banhada por níquel; Flange Standard: corresponda às especificações do flange do pipeline (como ASME B16.5, HG/T20592). Especificações de instalação:
Os parafusos do flange devem ser apertados simetricamente para evitar a deformação do corpo da válvula e do vazamento;
O espaço de operação da haste da válvula (maior ou igual a 90 graus) deve ser reservado e o atuador pneumático/elétrico deve estar equipado com um interruptor de limite.
