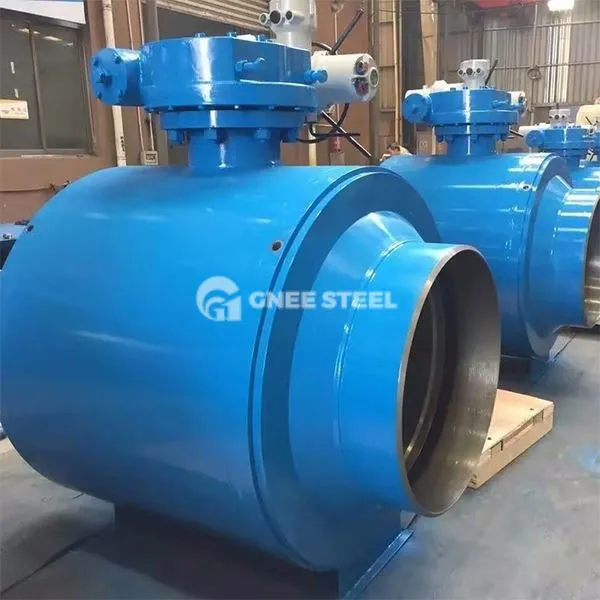

Válvula de esfera totalmente soldada

A válvula de esfera totalmente soldada é uma válvula de alto desempenho, com todas as partes conectadas pela soldagem, seu corpo adota uma estrutura soldada integral, sem roscas ou flanges expostos, eliminando o risco de vazamento externo e sua função principal é controlar a abertura e o fechamento dos fluidos e regulação da tubulação.

Componentes estruturais

• Corpo de válvula: soldado do tubo de aço como um todo para garantir a integridade e a vedação estruturais.
• Bola: a abertura do núcleo e os componentes de fechamento, a superfície do polimento do espelho para reduzir o atrito.
• Seato da válvula: geralmente o anel de vedação composto de metal e polímero (como PTFE), com mola para melhorar a adaptabilidade de vedação.
• Hule: Projeto de vedação dupla do O-ring, conectando o driver à bola, girando 90 graus para abrir e fechar durante a operação.
• Componentes auxiliares: limitadores, juntas, componentes de primavera, dispositivos antiestáticos, etc.

Materiais comumente usados

• Corpo da válvula: aço carbono (ST37, A 106- b), aço inoxidável (304/316).
• Bola: Aço inoxidável 304/316, parte do revestimento de níquel da superfície para aumentar a resistência à corrosão.
• Sede da válvula: matriz de metal embutido PTFE, RTFE, nylon e outros materiais de vedação de polímeros.
• Haste e mancal da válvula: Material de liga + revestimento de PTFE, com habilidade auto-lubrificante.

• Diâmetro nominal: cobrindo pipelines de pequeno e médio diâmetro a grande diâmetro, geralmente dn 50- dn1200.
• Pressão nominal: até 42MPa, adapte -se ao ambiente de alta pressão.
• Conexão: Estrutura para todo o flange ou interface rosqueada.
• Temperatura aplicável: -196 grau -+550 grau (dependendo do material de vedação).
• Modo de direção: manual, elétrico, pneumático, hidráulico, suporte ao controle de automação remota.

Vantagens de desempenho

• Design não lançado: a estrutura soldada integral elimina pontos de vazamento externos, adequados para meios inflamáveis ​​e explosivos.
• Seamento confiável: o assento de válvula composto de metal e polímero pode se adaptar às mudanças de pressão e temperatura, mantendo o aperto a longo prazo.
• Corrosão e resistência ao desgaste: Bola de aço inoxidável e sede da válvula de carboneto para prolongar a vida útil do serviço, adapte -se à mídia que contém partículas.
• Operação flexível: abertura e fechamento de rotação de 90 graus, baixo torque, suporte para resposta rápida e controle de automação.
• Segurança contra incêndio: a junta de grafite e a estrutura de vedação de metal no incêndio ainda podem manter a vedação.

Indústrias de Aplicação

• Indústria de energia: oleodutos de petróleo, gasodutos de longa distância de gás natural e instalações da cabeça de poço, projetos de gaseificação/liquefação de carvão.
• Indústria química: controle de transporte de meios corrosivos fortes (como ácido, álcalis).
• Proteção municipal e ambiental: rede de tubos de aquecimento, sistema de tratamento de esgoto.
• Energia e metalurgia: tubulação de vapor de alta temperatura, transmissão de gás industrial.
