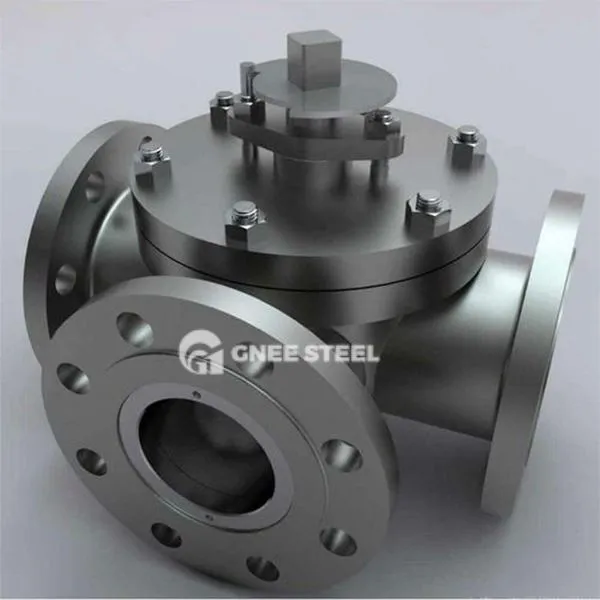

Válvula de esfera de 4 vias

A válvula de esfera de quatro vias é uma válvula que realiza o controle de vários fluxos girando a bola. Ele pode alternar a direção do fluxo de dois meios ao mesmo tempo ou realizar a função de desvio e confluência, substituindo o sistema de tubulação complexo tradicional que requer várias válvulas. Sua estrutura principal inclui:

‌ Válvula de válvula e bola ':
Usando 304/116L de aço inoxidável ou liga dura, o projeto de redução do canal de fluxo reduz a resistência ao fluido e o valor do coeficiente de fluxo atinge 50 (DN100);
A AR da superfície da bola menor ou igual a 0. 4μm de polimento do espelho forma uma vedação de vazamento zero com o assento da válvula PTFE (nível de vazamento VI).
‌ Mecanismo de Drive ':
Suporta a engrenagem de minhoca manual, o sinal elétrico (4-20} ma) ou o acionamento pneumático, a precisão do controle do atuador é de ± 1 grau e o tempo de resposta é menor ou igual a 3 segundos;
O atuador à prova de explosão atende ao padrão EXDⅱBT4 e é adequado para ambientes inflamáveis ​​e explosivos.

Princípio de trabalho
‌ Flow Channel Switching‌:
‌L Channel de fluxo do tipo L: A bola gira 90 graus para alternar a direção do fluxo ortogonal (como entrada → saída A/B), que é adequada para a comutação rápida da direção média;
‌ Type Flow Channel‌: suporta desvio/mesclagem de três vias e realiza controle complexo de processos através da combinação de canais de bola.
‌ Mecanismo de selação‌:
O tipo de vedação suave adota o assento da válvula PTFE, que é resistente à temperatura de -10 a 150 graus; O tipo de vedação dura é soldado com liga estrelita, que é resistente à temperatura até 425 graus;
O projeto da estrutura de injeção de graxa da sede da válvula pode injetar graxa de vedação para manter a vedação temporária em uma emergência.



Válvula de esfera de 4 vias



Características
‌Multi-Function Integration‌: substitui a combinação tradicional de válvula 4-, simplifica o layout do pipeline e reduz o custo de instalação em mais de 30%;
‌ Quick Response‌: A rotação de 90 graus pode completar a comutação da direção do fluxo, o tempo de operação é menor ou igual a 3 segundos (tipo elétrico);
‌ Long Life‌: A haste da válvula é forjada com A182F (1CR13), com uma dureza de Hb 220-250 e uma vida útil de mais de 28, 000 tempos de abertura e fechamento;
‌ Inteligente Adaptação ‌: suporta o protocolo Modbus/Hart e pode integrar sensores de temperatura/pressão para obter controle de circuito fechado.
Aplicações
System Sistema de Energia: Comutação Média de Pipeline de Armazenamento e Transporte de GNL, Desvio do Vapor de Potência Térmica;
‌ Processo químico ‌: transporte ácido-base alternado (como ácido sulfúrico concentrado e álcalis líquidos), distribuição média multicanal do reator;
‌ Tratamento da água: abastecimento de água municipal para a frente e reversa, regulação industrial do fluxo do sistema de água circulante;
‌ Alimada e farmacêutica ‌: Controle de confluência multicanal de líquido asséptico, adaptado à interface de instalação rápida sanitária.
