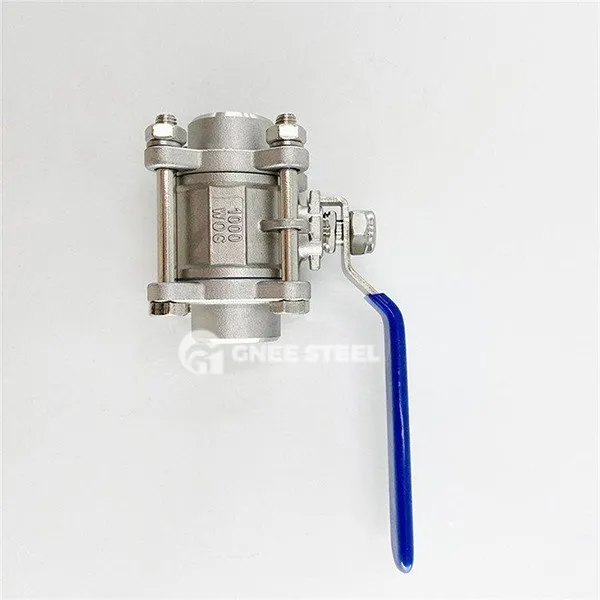

Válvula de esfera de solda de 3 peças

A válvula de esfera de soldagem de três peças consiste em um corpo da válvula, uma tampa da válvula (tampa do flange) e uma bola. Ele é conectado ao pipeline por soldagem de soquete (SW) e é adequado para condições de trabalho com alta pressão e altos requisitos de vedação.

‌Core componentes‌:
‌SPLIT Corpo da válvula ‌: Feito de aço inoxidável 304/116L ou aço forjado, a classificação de pressão pode atingir PN160 e a faixa de temperatura aplicável é -29 grau ~ 350 grau;
Ball Bola flutuante: a superfície é polida do espelho (RA menor ou igual a 0. 4μm), formando uma vedação de vazamento zero com o assento da válvula PTFE (nível de vazamento VI);
‌ Estrutura do assento da válvula ‌: Projeto de pré-carga da mola para compensar o desgaste após o uso a longo prazo, e o material da superfície de vedação pode ser PTFE ou liga dura.
‌ Método de Connection‌:
A junta de soldagem do soquete está em conformidade com o padrão ASME B16.11, é adequada para pipelines dn 15- DN100 e é adequada para sistemas de alto risco, como produtos químicos, petróleo e gás.

Princípio de trabalho
‌Opening e mecanismo de fechamento ':
Gire manualmente o haste da válvula 90 graus para acionar a bola para girar para o estado totalmente aberto ou totalmente fechado, com um coeficiente de resistência ao fluxo baixo (valor do CV maior ou igual a 60);
‌Open‌: Ao girar no sentido anti -horário, o canal da bola está alinhado com o oleoduto e o meio flui livremente;
‌Close‌: Ao girar no sentido horário, a bola e o assento da válvula formam uma vedação dupla (pressão média + pré -carga da mola).
‌ Mecanismo de selação‌:
A sede da válvula é feita de material elástico de PTFE, que pode ser substituído por uma vedação dura de metal (como liga estrelita) em condições de alta temperatura;
A haste da válvula foi projetada com um design montado no fundo e uma estrutura de vedação invertida para impedir que a haste da válvula sai correndo quando a cavidade da válvula é pressurizada anormalmente.

Porta completa, 1/4 "-4" (dn 8- dn100)
Pressão do WorkIng: 1000wog (PN63)
Temperatura de trabalho: -20 grau -180 grau
Elenco de investimento
Caule à prova de explosão
trava do dispositivo de bloqueio (opção)
Tipo de thread End: AmSe B1.20.1 (NPT),
DIN259/DIN 2999, BS21,
ISO 288-1, ISO 7-1
Tipo de solda de soquete End: ASME B 16.11 e DIN3239 Part2



Válvula de esfera de solda de 3 peças



Vantagens
‌LOW Resistência do fluxo ‌: projeto de furo completo, o coeficiente de resistência dos fluidos é apenas 1/5 da mesma válvula de porta de especificação; ‌ High Sealing‌: PTFE Valve Seat and Mirror Ball Match, vazamento<100ppm (ISO 5208 standard); ‌Corrosion resistance‌: Fluorine-lined (F46) valve body can withstand strong acid and alkali media with pH 0.5~14; ‌Long life‌: The valve stem is made of A182F forged steel, with a hardness of HB220-250 and a wear resistance life of ≥100,000 times of opening and closing.

Aplicações
‌Petrochemical Industry: Distribuição de desligamento e fluxo de emergência de oleodutos e gasodutos de alta pressão (classe 600); ‌ Farmacêuticos e alimentos: controle médio do sistema asséptico, adequado para interfaces de instalação rápida sanitária; ‌ Sistema de energia ‌: Abertura, fechamento e regulação do vapor de alta temperatura (menos ou igual a 350 graus).
